Při každém setkání se využívá nemalého množství modulů. Postup je takový, že majitelé je připraví pro zapojení do layoutu, ale samotné připojení může dělat někdo jiný v závislosti na organizaci stavby. Aby se správné moduly dostaly na správné místo v layoutu je potřeba moduly poznat. Pro snazší orientaci slouží štítek označující modul a majitele.
Štítek si nyní můžete snadno vyrobit sami. Použijete k tomu naši aplikaci – http://tools.zababov.cz/stitky.html. Pomocí jednoduchého formuláře si připravíte štítek dle našeho vzoru. Vytvořené štítky stáhněte jako PDF a vytiskněte. Můžete si také štítky uložit k budoucí editaci a následně soubor znovu nahrát do aplikace. Opakovaně zadávané informace můžete také přednastavit. Nové štítky tak budou již těmito informacemi vyplněny automaticky.
Data, která do aplikace zadáte zůstávají jen a pouze ve Vašem počítači v použitém internetovém prohlížeči. Žádná data neukládáme na našich serverech.
Budeme rádi za případnou zpětnou vazbu. Obraťte se na Michala Hornycha nebo Petra Havlíka – buď mailem, nebo prostřednictvím DF klubu.
Stažené PDF si vytiskněte. Nastříhejte na jednotlivé štítky a zalaminujte. Takto připravný štítek je nejlepší připevnit na bok modulu (z obou stran – na severu i jihu).
Jak vyplňovat
Označení modulu si volí každý majitel podle sebe. Budeme rádi, když se podržíte zavedeného schématu obsahujícího čtyři písmena následovaná třemi číslicemi. Písmena mohou, ale nemusí vycházet ze jména majitele. Označení můžete doplnit označením jednotlivých segmentů modulů. Není to dogma, jde jen o udržení určité jednotnosti.
Název modulu by měl jednoduše vystihovat hlavní charakteristiku modulu. Název by neměl být příliš dlouhý.
Rozhraní západ a východ popisují rozhraní dle definice v článku Vlastnosti modulů a Příloze normy s vyobrazením všech rozhraní. Pokud segment nemá normované rozhraní uveďte pomlčku.
Popis je rozšířené pole pro další informace o modulu. Zde můžete uvést jednoduchá zajímavá fakta atd. Pole můžete nechat prázdné.
Kde je na modulu „sever“
Na štítek je třeba správně zapsat tvary rozhraní. K tomu slouží orientace podle světových stran. Je potřeba stanovit, kde je sever. Podle toho se pak popisují rozhraní na západní a východní straně. Popis je vždy od severu k jihu.
U přímého modulu, kde je trať v ose modulu je to jedno. Platí ale zásada, že sever volíme na straně, kde je terén výše.
U obloukového modulu to jedno není. Tam je sever vně oblouku. Tedy na delší základně lichoběžníku tvořeného půdorysem modulu.
Označování rozhraní
Profily rozhraní jsou popsány v článku Vlastnosti modulů a Přílohou normy s vyobrazením všech rozhraní.
Rozhraní jsou označována od severu k jihu. První je tedy profil, který je od koleje směrem na sever, u obloukového modulu směrem vně. Druhý je pak profil, který je od koleje směrem na jih, u obloukového modulu směrem dovnitř. Více napoví výše uvedené ilustrační obrázky.
Co je modul, co je segment
Modul je provozně nedělitelná část moduliště zakončená definovaným mechanickým rozhraním. Modul může být tvořen jedním nebo více samostatnými mechanicky nedělitelnými díly, které nemusí být vybaveny standardizovaným rozhraním. Ty nazýváme segmenty. Z jednotlivých segmentů můžeme sestavit různé varianty modulu – např. různá délková provedení stanice.

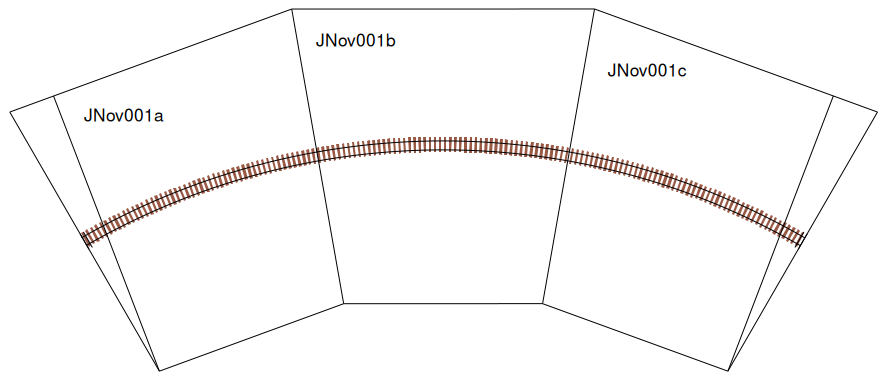

Na výše uvedeném obrázku je jeden modul JNov001 s rozhraními ZN-ZN. Modul je tvořen třemi segmenty JNov001a, JNov001b a JNov001c. Segmenty mezi sebou mají nestandardní mechanické rozhraní.
